型号：DR-60-24
1. 简介
DR-60-XX型30~60W电源满足100V~240V宽输入电压范围工作，单路输出，适用于给仪器、仪表、控制设备、液晶显示模块等供电，采用绝缘外壳，导轨式安装，方便简单。
2. 特征
1）符合 ClassⅡ类绝缘系统；
2）通用宽输入电压；
3）完善的保护功能：短路保护(SCP)/过载保护(OCP)/过压保护（OVP）/过温保护（OTP）;
4) 空载损耗小于0.5W;
5) 安装于DIN导轨TS35/7.5或15；
6）空气自冷散热；
7）输出电源带指示灯；
8）100%全载老化；
9）3年质量保证；
10）适用于建筑自动控制配电箱体中。
3. 电性能
3.1概述
|
型号 |
DR-60-5 |
DR-60-12 |
DR-60-24 |
|
直流输出电压（V） |
5V |
12V |
24V |
|
输出电流（A） |
0—6A |
0-4.5A |
0-2.5A |
|
输出电压精度 |
+2% |
+1% |
+1% |
|
输出纹波&噪声 |
50mV |
100mV |
100mV |
|
效率 |
80% |
84% |
88% |
3.2常规电参数
|
项目 |
DR-60-5 |
DR-60-12 |
DR-60-24 | |
|
交流输入电压范围 |
100～240VAC(47～63HZ),120～370VDC | |||
|
交流输入电流（～A） |
0.5Amax(120VAC) /0.3Amax(230VAC) |
1Amax(120VAC) /0.5Amax(230VAC) |
1Amax(120VAC) /0.5Amax(230VAC) | |
|
输入冲击电流(max.) |
36A,在230VAC电压冷机启动测试 | |||
|
启动特性 |
软启动，软启动时间20mS | |||
|
输出电压可调范围 |
±10% VO（21.6～26.4VDC） | |||
|
短路保护（SCP） |
范围 |
输出端短路 | ||
|
类型 |
打嗝式间断工作，故障消除自动恢复正常 | |||
|
过载保护（OCP） |
范围 |
105%～160% IO | ||
|
类型 |
输出电流限制，过载状态消除自动恢复 | |||
|
过压保护(OVP) |
范围 |
115%～135% VO | ||
|
类型 |
输出关断，输入电源重新上电后重新启动 | |||
|
过温 保护(OTP) |
保护值 |
主功率管145℃保护关断 | ||
|
类型 |
保护后关断输出，冷却后须重新上电启动 | |||
|
耐电强度 |
输入—输出：3000VAC(泄露电流<10Ma) | |||
|
工作环境温度 |
-20℃~60℃ | |||
|
振动 |
10～500HZ,2G /周期,X,Y,Z轴循环60分钟 | |||
|
安规标准 |
符合UL60950-1,TUV60950-1 | |||
|
EMC标准 |
EN55022 CLASS | |||
|
接口 |
I/P:2 Poles,O/P:4 Poles screw DIN terminal | |||
|
尺寸（W*H*D） |
78*93*56mm | |||
|
重量 |
0.24KG/PCS | |||
3.3其他电参数
|
项目 |
电参数 |
|
负载稳定度 |
≤5% |
|
电压稳定度 |
≤1.5% |
|
功率因素 |
≥0.55(容性) |
*注
负载稳定度指标按照GB/T14714-93标准所规定方法测试，负载电流变化范围为：20%～100%
4.装配尺寸图(单位：mm)

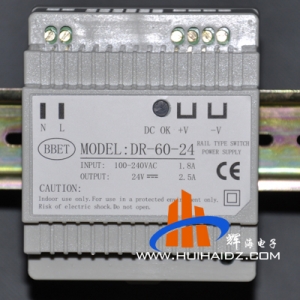

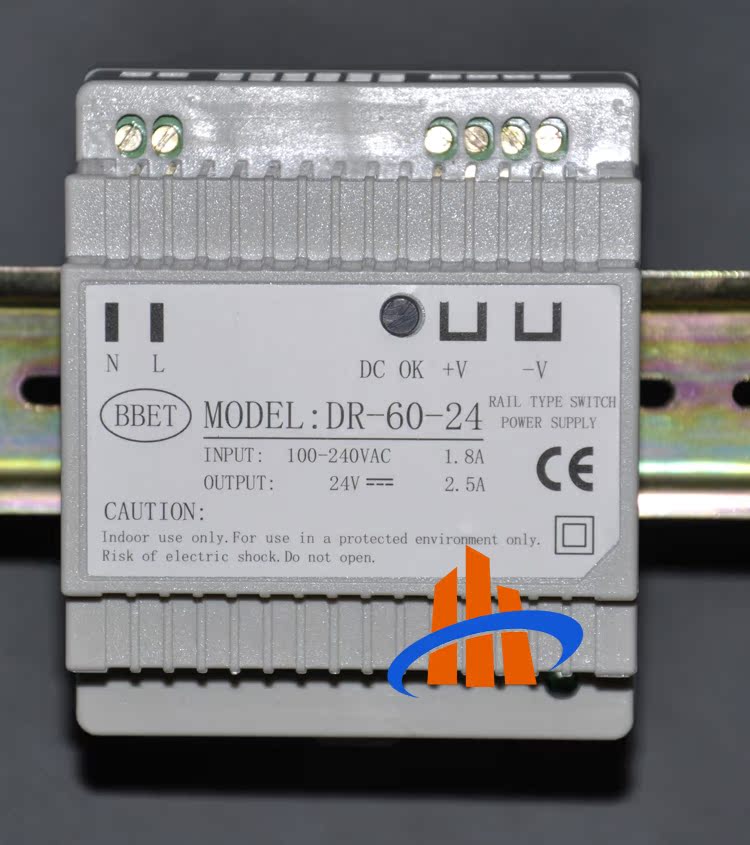

产品实物图
5.可靠性:
平均无故障工作时间(MTBF)的不可接受值不低于50000小时。
6．输入、输出接口：（左起）
|
1 |
2 |
3 |
4 |
5 |
6 |
|
N |
L |
+V |
+V |
-V |
-V |
7、贮存条件：
7.1 环境温度：-25℃～+70℃
7.2 环境湿度：10% Rh～95%Rh,无凝露
7.3 气压：86Kpa～106Kpa
储存环境周围不应有酸性或碱性或其他化学腐蚀性气体，且不允许阳光直射，不应有粉尘等；包装箱包装的电源盒贮存期限为二年。
8、使用条件：
8.1环境温度：-20℃～+60℃
8.2环境湿度：10% Rh～95%Rh,无凝露
8.3气压：86Kpa～106Kpa
8.4 本电源盒仅使用于户内，周围不应有酸性或碱性或其他化学腐蚀性气体，不允许阳光直射，不应有粉尘等。
9、运输要求：
电源盒在避免受到机械损伤和直接雨（雪）淋的条件下，可用任何运输工具运输。
