| 产品型号 | DHRB-120S241 |
| 产品尺寸 | 200x98x38MM |

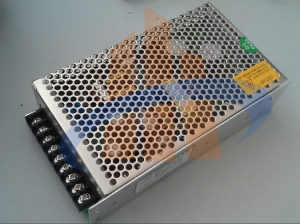

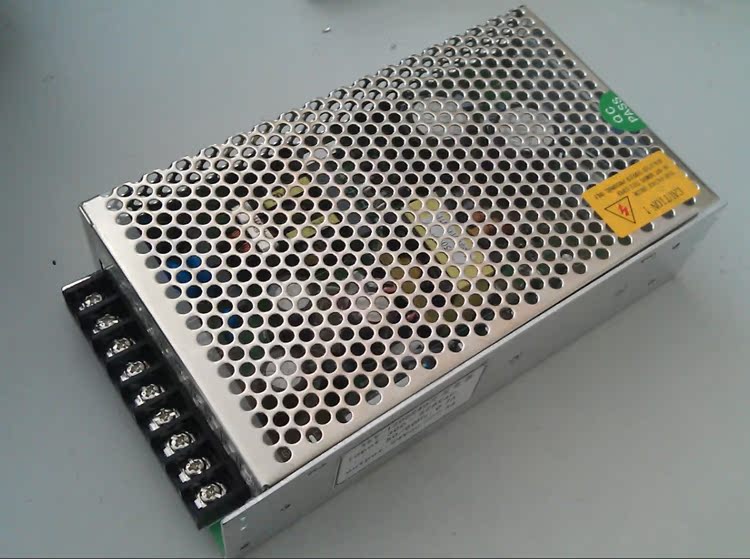

| 产品名称 | 380VAC工业级电源 |
| 产品说明 | 单路输出开关电源 |
| 规格 | Input:AC360V～440V 或者 500～600VDC Output:5V/9/12/24V系列输出电压可定制 |
1.简介
DHRB-120Sxx型120W电源满足360~440VAC 500~600VDC超宽高输入电压范围工作，单路输出，适用于给仪器、仪表、控制设备、液晶显示模块等供电，采用金属外壳，壁挂式安装，方便简单。
2.特征
1）符合 ClassⅠ类绝缘系统；
2）360VAC～440VAC高输入电压；
3）完善的保护功能：短路保护(SCP)/过载保护(OCP)/过压保护（OVP）/过温保护（OTP）;
4) 空载损耗小于0.5W;
5) 壁挂式安装；
6）空气自冷散热；
7）输出电源带指示灯；
8）输出电压可调节；
9）100%全载老化；
10）3年质量保证；
11）适用于建筑自动控制配电箱体中。
3.电性能
3.1概述
| 型号 | DHRB-120S-5 | DHRB-120S-12 | DHRB-120S-24 |
| 直流输出电压（V） | 5V | 12V | 24V |
| 输出电流（A） | 0~24A | 0~10A | 0~5A |
| 输出电压精度 | +2% | +1% | +1% |
| 输出纹波&噪声 | 50mV | 100mV | 100mV |
| 效率 | 80% | 84% | 88% |
3.2常规电参数
| 项目 | DHRB-120S-5 | DHRB-120S-12 | DHRB-120S-24 | |
| 交流输入电压范围 | 360～440VAC(47～63HZ),500～600VDC | |||
| 交流输入电流（～A） | 0.2Amax(220VAC) /0.15Amax(380VAC) | 0.25Amax(220VAC) /0.18Amax(380VAC) | 0.25Amax(220VAC) /0.18Amax(380VAC) | |
| 输入冲击电流(max.) | 36A,在230VAC电压冷机启动测试 | |||
| 启动特性 | 软启动，软启动时间20mS | |||
| 输出电压可调范围 | ±10% VO | |||
| 短路保护（SCP） | 范围 | 输出端短路 | ||
| 类型 | 输出闭锁保护，故障消除后重新上电恢复正常 | |||
| 过载保护（OCP） | 范围 | 105%～160% IO | ||
| 类型 | 输出电流限制，过载状态消除自动恢复 | |||
| 过压保护(OVP) | 范围 | 115%～135% VO | ||
| 类型 | 输出关断，输入电源重新上电后重新启动 | |||
| 过温 保护(OTP) | 保护值 | 主功率管145℃保护关断 | ||
| 类型 | 保护后关断输出，冷却后须重新上电启动 | |||
| 耐电强度 | 输入—输出：4000VAC/60S(泄露电流<10Ma) 输入---外壳：4000VAC/60S(泄露电流<10Ma) | |||
| 工作环境温度 | -20℃~60℃ | |||
| 振动 | 10～500HZ,2G /周期,X,Y,Z轴循环60分钟 | |||
| 安规标准 | 符合UL60950-1,TUV60950-1 | |||
| EMC标准 | EN55022 CLASS | |||
| 接口 | 5.08mm间距螺钉式PCB接线端子 | |||
| 尺寸（W*H*D） | 200*98*38mm | |||
| 重量 | 0.8KG/PCS | |||
3.3其他电参数
| 项目 | 电参数 |
| 负载稳定度 | ≤5% |
| 电压稳定度 | ≤1.5% |
| 功率因素 | ≥0.55(容性) |
*注
负载稳定度指标按照GB/T14714-93标准所规定方法测试，负载电流变化范围为：20%～100%

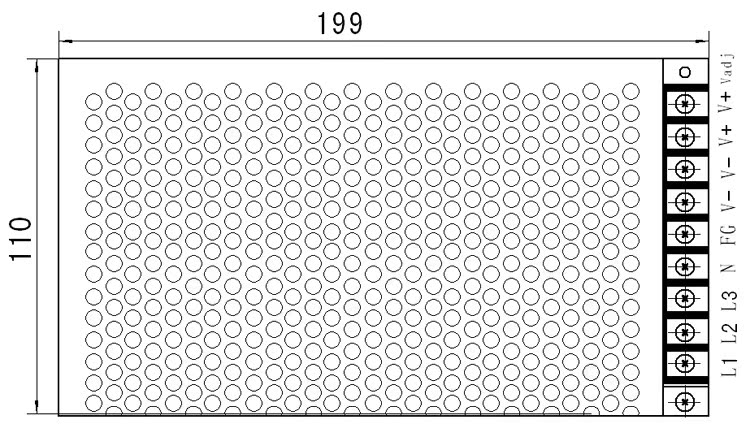

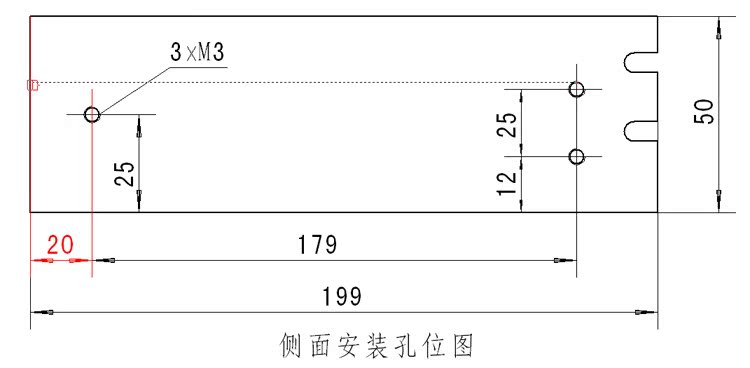

4. 端子尺寸图(单位：mm)
5.可靠性:
平均无故障工作时间(MTBF)的不可接受值不低于50000小时。
6．输入、输出接口：（左起）
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| L（火线） | NC | N（零线） | NC | PG(地) | NC | V+ | V- |
7、贮存条件：
7.1 环境温度：-25℃～+70℃
7.2 环境湿度：10% Rh～95%Rh,无凝露
7.3 气压：86Kpa～106Kpa
储存环境周围不应有酸性或碱性或其他化学腐蚀性气体，且不允许阳光直射，不应有粉尘等；包装箱包装的电源盒贮存期限为二年。
8、使用条件：
8.1环境温度：-20℃～+60℃
8.2环境湿度：10% Rh～95%Rh,无凝露
8.3气压：86Kpa～106Kpa
8.4 本电源盒仅使用于户内，周围不应有酸性或碱性或其他化学腐蚀性气体，不允许阳光直射，不应有粉尘等。
9、运输要求：
电源盒在避免受到机械损伤和直接雨（雪）淋的条件下，可用任何运输工具运输。
