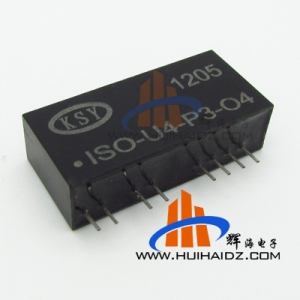

型号：ISO-U4-P3-O4
规格：SIP12
选型如下:
◆低成本，精度等级：0.1级 0.2级 0.5
◆输入：0-20mA/4-20mA等（阻抗≤250欧）标准电压信号
◆输出：0-10mA/0-20mA/4-20mA隔离变换的电流信号
◆0-5V/0-10V/1-5V等隔离变换的电压信号
◆信号输入/输出/辅助电源：隔离电压3000VDC三隔离
◆全量程内很高的线性度（非线性度＜0.2%）
◆小体积12Pin SIP 符合UL94-0标准阻燃封装
◆工业级宽温度范围：-40～+85℃
◆外型尺寸：32*14.2*8.9mm
产品应用:
◆直流电流信号的隔离、转换、变送及放大
◆4-20mA信号一进二出、二进二出等功能的变换
◆4-20mA(0-20mA)/0-5V等信号的隔离及转换
◆工业现场信号隔离及长线传输（负载能力＞650欧）
◆电力监控设备，医疗监护仪器信号隔离安全栅
◆仪器仪表与传感器信号间的隔离，收发和配送
◆模拟信号地线干扰抑制及数据隔离，采集
说明：ISO A-P-O系列直流电流信号隔离放大器是一种将电压信号转换成按比列输出的隔离电流或电压信号的混合集成电路。该IC内部含有一组高隔离的DC-DC电源和电压信号高效率耦合隔离变换电路等，可以将直流电压小信号进行隔离放大（I/U）输出或直接转换为直流电流（I/I）信号输出。较大的输放阻抗（≥1m欧），较强的带负载能力（电流输出＞650欧，电压输出≥2K欧）能实现小信号远程无失真的传输。IC内部可采用陶瓷基板，印制电阻全SMT的可靠工艺制作及使用新技术隔离措施，使器件能满足信号输入/输出/辅助电源之间3KV三隔离和工业级宽温度，潮湿震动等现场环境要求。外接满度校正和零点校正的多圈电位器可实现0-5V/0-10V/1-5V/4-20mA/0-20mA等信号之间的隔离和转换。
