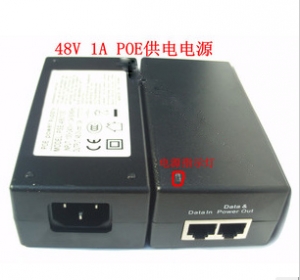

适合目前大部分AP、网桥使用的POE电源,48V 1A,低成本迷你型POE电源，特别适合改装网桥和CPE使用。
功能特点：
单口网络远程供电器，具有如下优良性能：
1.电源具有输入过欠压、输出过压、输出过流短路保护等功能。
2.系统可靠性：MTBF＞100k hours。
3.传导干扰（CE）和辐射干扰（RE），符合EN55022、CLASS B标准。
4.防雷特性：交流输入端，均能承受5KB、8/20uS冲击电流波形，正负各5次，每次间1分钟；电源防雷电路有失效告警功能和保险管等安全保护元件。
技术特性和参数：
1.输入电压：90VAC～280VAC，47Hz～63Hz
2.输出最大功率：40W
3.输出稳压精度：-４８VDC±2%
4.负载调整率：-４８VDC±1%
5.工作环境温度范围：-5℃～＋55℃
6.直流输出宽频杂音电压：3.4kHz～150kHz≤50mv
7.两个RJ-45端口支持10/100Mbps链接速率
8.Date&Power Out 端口支持48V直流输出
POE标准供电系统的主要供电特性参数为：
1. 电压在44～57V之间,典型值为48V。
2. 允许最大电流为550mA,最大启动电流为500mA。
3. 典型工作电流为10～350mA,超载检测电流为350～500mA。
4. 在空载条件下,最大需要电流为5mA。
5. 为PD设备提供3.84～12.95W五个等级的电功率请求,最大不超过13W。
操作环境
1.环境温度：-5℃～＋55℃
2.相对湿度：5%～90%RH
3.通风散热、清洁、无导电尘埃、无腐蚀性气体的场所
4.无爆炸危险的场所
远程供电电源保护功能：
输出过压保护范围：-５２VDC～-５０VDC
过流保护（单路）：800Ma～1000Ma
过压保护：输入电压大于290VAC～310VAC
过压恢复点：输入电压大于285VAC
欠压保护：输入电压小于140VAC～155VAC
欠压恢复点：输入电压小于165VAC
过温保护：＞100℃
外观尺寸及重量：
宽度：58mm
长度：120mm
高度：38mm
重量：≤210g
POE供电的工作过程

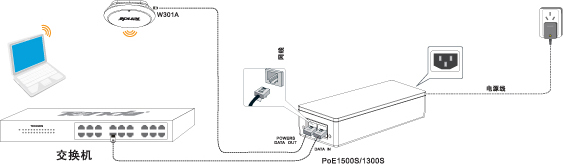

当在一个网络中布置 PSE供电端设备时,POE以太网供电工作过程如下所示。
1. 检测
一开始,PSE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE 802.3af标准的受电端设备。
2. PD端设备分类
当检测到受电端设备PD之后,PSE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。
3. 开始供电
在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。
4. 供电
为PD设备提供稳定可靠48V的直流电,满足PD设备不越过 15.4W的功率消耗。
5. 断电
若PD设备从网络上断开时,PSE就会快速地(一般在300～400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备.

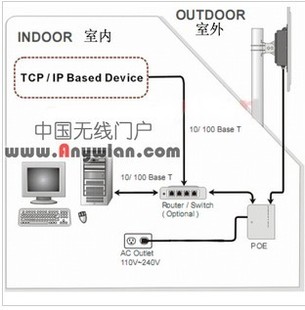

POE通过电缆供电的原理
标准的五类网线有四对双绞线,但是在l0M BASE-T和100M BASE-T中只用到其中的两对。IEEE80 2.3af允许两种用法,应用空闲脚供电时,4、5脚连接为正极,7、8脚连接为负极。
应用数据脚供电时,将DC电源加在传输变压器的中点,不影响数据的传输。在这种方式下线对1、2和线对3、6可以为任意极性。
标准不允许同时应用以上两种情况。电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。
什么是POE？

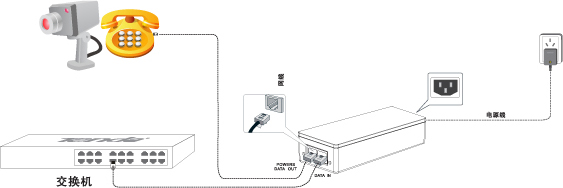

POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作做何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。
POE供电的好处
1、它节约成本。因为它只需要安装一条而不是两条电缆。许多情况下，都需要安装在难以部署AC电源的地方。随着与以太网相连的设备的增加，如果无需为设备提供本地电源，将大大降低部署成本，并简化其可管理性。
2、它易于安装和管理。客户能够自动、安全地在网络上混用原有设备和PoE设备，能够与现有以太网电缆共存。
3、它安全。因为PoE供电端设备只会为需要供电的设备供电。只有连接了需要供电的设备，以太网电缆才会有电压存在，因而消除了线路上漏电的风险。
4、它易于网络设备的管理。
电源指示
指示灯亮：表示电源工作正常，可正常供电。
指示灯灭：表示电源无法正常工作。
电源正常工作时，插入输出网线，指示灯熄灭表示过载保护或者短路保护，可能用电设备功率过高，网线短路或者是用电设备损坏。
