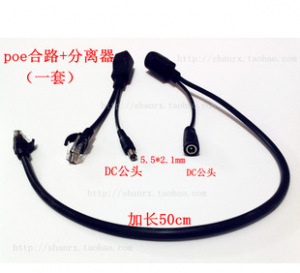

POE供电合路器+POE供电分离器（网线加长50CM）一套
分离器*1：网线，DC线长18CM，纯铜线 DC：5.5*2.1mm
合路器*1:网线50CM，DC线18CM，纯铜线 DC：5.5*2.1mm
网络脚位：1 2 3 6 供电脚位：45+ 78-

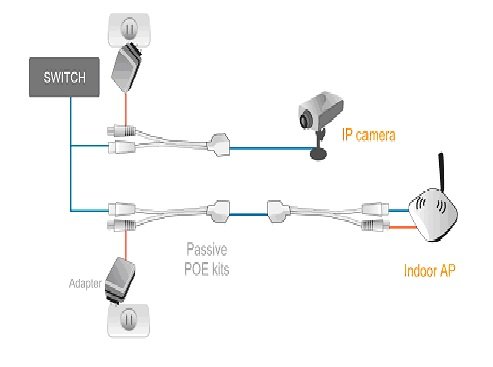

使用此套POE供电线能很好的解决室内外不便拉电源的设备供电，在室内就能很方变的安装和控制设备的电源供电！
WLAN,无线路由器，交换机,网络电话机,网关，门禁，安防监控，......等等
使用距离：与网线材质、供电电压及受电设备的电压适应能力有关。一般来讲，纯铜网线及12V供电的情况下，距离为20-30米。电压越高，网线质量越好，有效供电距离越远。
为什么有的人会说几米供电就不行？
在此店主给大家普及一下网线自我检测的小知识。
1.铁线，一般用强力磁铁可以检查出来，这种不能用；
2.锌铜线（也叫黄铜，锌含量大致32%~39%，电脑城的人一般叫做纯铜），这种一般比铁线软一点，比无氧铜的硬一点，检查方式，用刀片刮，如果刮出的内部颜色和外皮有明显色差，那么一定是锌铜的，甚至是镀铜的。
3.无氧铜线（也叫磷铜），这种线一般材质很软，剪短后看横切面，颜色和外皮一样，这种线一般国标的超五类线都是这个标准，一般为9芯（其中一根是接地线），比如安普的。由于网线利润不是太高，所以电子城卖网线的一般会把锌铜的当做无氧铜的卖，如果只是上网用，无氧铜可以180米，但锌铜一般只能130~150米。
除此之外，还有四铜四铁的网线，一般是1236是铜，4578是铁线，这种线绝对不能用于无线网桥！除非您将1236和4578对调，买这种线一定要问清楚，4578是铁的绝对不能买
Specifications
Injector Plug | 5.5mm x 2.1mm |
Splitter Jack | 5.5mm x 2.1mm |
Overall Length | 19 cm (7.5 inches).、50cm |
Network Type | 10BASE-T, 100BASE-T |
Data Pins | 1&2 and 3&6 |
Power Pins | 4&5 and 7&8 |
Input Voltage Max | Up to 60VDC |
| Output Voltage Max | Up to 60VDC |
| Operating Temperature | -40°C ~ 60°C (-40°F ~ 140°F) |
Mid-span设备通常通过未使用的4/5正极和7/8负极线对来承载供电
什么是POE？
POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作做何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。
POE通过电缆供电的原理
标准的五类网线有四对双绞线,但是在l0M BASE-T和100M BASE-T中只用到其中的两对。IEEE80 2.3af允许两种用法,应用空闲脚供电时,4、5脚连接为正极,7、8脚连接为负极。
应用数据脚供电时,将DC电源加在传输变压器的中点,不影响数据的传输。在这种方式下线对1、2和线对3、6可以为任意极性。
标准不允许同时应用以上两种情况。电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。
POE供电的好处
1、它节约成本。因为它只需要安装一条而不是两条电缆。许多情况下，都需要安装在难以部署AC电源的地方。随着与以太网相连的设备的增加，如果无需为设备提供本地电源，将大大降低部署成本，并简化其可管理性。
2、它易于安装和管理。客户能够自动、安全地在网络上混用原有设备和PoE设备，能够与现有以太网电缆共存。
3、它安全。因为PoE供电端设备只会为需要供电的设备供电。只有连接了需要供电的设备，以太网电缆才会有电压存在，因而消除了线路上漏电的风险。
4、它易于网络设备的管理。
